TD42(CS19)系列 熱動力（圓盤）式疏水閥 |
 |
| 工作原理： |
| 本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。 |

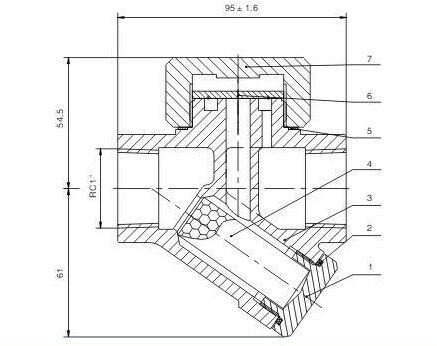

| 結構特點： |
| 1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。 |
| 2、備有過濾網或排污閥。 |
| 3、該閥運作靈敏可靠，排水量大。 |
| 主要用途： |
| 本閥門適用于蒸汽管路及蒸汽設備，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止水錘現象及其可能引起的故障。 |
|
|
|
|
| 20 | ||||||||

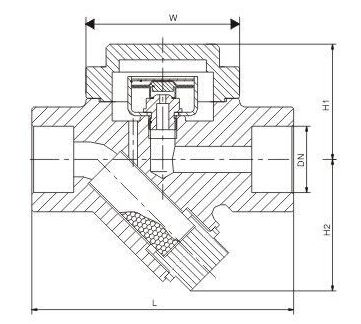

| 50產品型號 | 口徑（DN） | 連接方式 | 最高允許溫度℃ | 閥體材質 | 尺寸 | |||
| L | H1 | H2 | W | |||||
|
TD42F(CS49) |
15 | 法蘭 | 350 | WCB | 150 | 47 | 54 | 61 |
| 20 | 法蘭 | 350 | WCB | 150 | 52 | 59 | 61 | |
| 25 | 法蘭 | 350 | WCB | 160 | 59 | 62 | 61 | |
| - | - | - | - | - | - | - | - | |
| - | - | - | - | - | - | - | - | |
| - | - | - | - | - | - | - | - | |
| TD42F(CS19/CS69) | 15 | 內螺紋1/2 | 350 | WCB | 80 | 47 | 54 | 47 |
| 20 | 內螺紋3/4 | 350 | WCB | 90 | 52 | 59 | 57 | |
| 25 | 內螺紋1 | 350 | WCB | 95 | 59 | 62 | 57 | |
| 15 | 承插焊 | 350 | WCB | 80 | 47 | 54 | 47 | |
| 20 | 承插焊 | 350 | WCB | 90 | 52 | 59 | 57 | |
| 25 | 承插焊 | 350 | WCB | 95 | 59 | 62 | 57 | |
