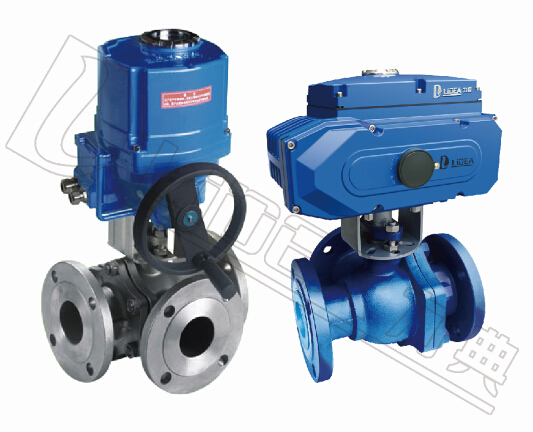

| LDBAD系列?電動法蘭式三通球閥 |
|
| 閥體參數 | 技術參數 | |
| 公稱通徑? 15-100mm | 電壓電壓? AC220V、AC380V（其它特制 | |
| 公稱壓力? PN10、 PN16、PN25 | 環境溫度? -30℃～+70℃ | |
| 連接方式? 法蘭連接 | 防護等級? IP67 | |
| 閥體材質? WCB、SS304、SS316、SS316L | ? | |
| 碟板材質? WCB、SS304、SS316、SS316L | 功能選項 | |
| 密封材料? PTFE、合金密封 | 防 爆 型? 防爆等級：dIIBT5 | |
| 工作溫度 | C6：-30℃～250℃ | 信號反饋? X1機械無源信號，X2有源信號 |
| C7：-30℃～350℃ | 手動功能? 手動功能 電動執行器帶有手動開閥、關閥功能 | |
| C8：-40℃～400℃ | 開關型?? 通電開到位，通電關到位。 | |
| C9：-40℃～450℃ | 調節型? ?調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
| ? | 適用介質? 水、空氣、蒸汽、煤氣、油品、乙醇、酸堿性等氣體或液體 | |
| 標準規范 | 備注?? ?電動參數請另參考選配的電動執行器資料 | |
| 法蘭標準?? ?GB9113.1 | ? | |
| 檢測與試驗? ?GB/T13927-1992 | 設計標準?? ?GB/T12237-1989 | |
|

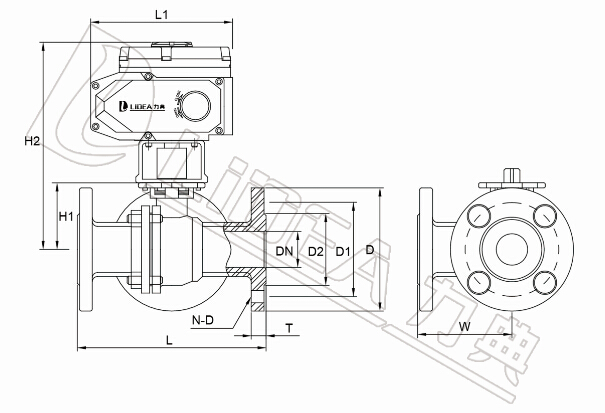

| GB閥體尺寸（mm)配LDE電動執行器 | ||||||||||
| 規格型號 | DN | L | D | D1 | D2 | H1 | H2 | W | Z-ФD | E-電動頭 |
| LDBAD15 | 15 | 150 | 95 | 65 | 45 | 65 | 297 | 75 | 4-Ф14 | LDE-010 |
| LDBAD20 | 20 | 160 | 105 | 75 | 55 | 80 | 312 | 80 | 4-Ф14 | LDE-010 |
| LDBAD25 | 25 | 180 | 115 | 85 | 65 | 90 | 322 | 90 | 4-Ф14 | LDE-010 |
| LDBAD32 | 32 | 200 | 135 | 100 | 78 | 115 | 347 | 100 | 4-Ф18 | LDE-010 |
| LDBAD40 | 40 | 220 | 145 | 110 | 85 | 125 | 357 | 110 | 4-Ф18 | LDE-010 |
| LDBAD50 | 50 | 240 | 160 | 125 | 100 | 155 | 434 | 120 | 4-Ф18 | LDE-015 |
| LDBAD65 | 65 | 260 | 180 | 145 | 120 | 165 | 454 | 130 | 4-Ф18 | LDE-015 |
| LDBAD80 | 80 | 280 | 195 | 160 | 135 | 187 | 465 | 140 | 8-Ф18 | LDE-020 |
| LDBAD100 | 100 | 320 | 215 | 180 | 155 | 215 | 513 | 160 | 8-Ф18 | LDE-030 |
| ? | ||||||||||
| GB閥體尺寸(mm)配LDX電動執行器 | ||||||||||
| 規格型號 | DN | L | D | D1 | D2 | H1 | H2 | W | Z-ФD | E-電動頭 |
| LDBAD15 | 15 | 150 | 95 | 65 | 45 | 65 | 188 | 75 | 4-Ф14 | LDX-005 |
| LDBAD20 | 20 | 160 | 105 | 75 | 55 | 80 | 202 | 80 | 4-Ф14 | LDX-005 |
| LDBAD25 | 25 | 180 | 115 | 85 | 65 | 90 | 212 | 90 | 4-Ф14 | LDX-010 |
| LDBAD32 | 32 | 200 | 135 | 100 | 78 | 115 | 238 | 100 | 4-Ф18 | LDX-010 |
| LDBAD40 | 40 | 220 | 145 | 110 | 85 | 125 | 248 | 110 | 4-Ф18 | LDX-016 |
| LDBAD50 | 50 | 240 | 160 | 125 | 100 | 155 | 278 | 120 | 4-Ф18 | LDX-016 |
| LDBAD65 | 65 | 260 | 180 | 145 | 120 | 165 | 288 | 130 | 4-Ф18 | LDX-016 |
| LDBAD80 | 80 | 280 | 195 | 160 | 135 | 187 | 359 | 140 | 8-Ф18 | LDX-020 |
| LDBAD100 | 100 | 320 | 215 | 180 | 155 | 215 | 488 | 160 | 8-Ф18 | LDX-040 |
| ? |
| 應用領域 |
| ?本產品采用回轉式角形程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4- |
| 20mA）電流信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制，三通球閥是綜合國內外先進技術而開發的新型三通切 |
| 換調節閥。標準球芯有L型三通和T型三通兩種，改變球芯與管道的相對角度。可以對三支管道流體實現不同的組合控制；T型孔道可 |
| 起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。 |
| ? |
| 產品特點 |
| ?1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變球閥孔道與管道口的連接 |
| 狀態，纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。 |
| 2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連 |
| 接或關閉。 |
| 3、四座密封三通球閥具有造型美觀、結構緊湊合理，她不僅可實現介質流向的切換，也可使三個通道相互連通。同時可關閉任何一 |
| 個通道，使另外兩個通道，靈活控制管路是介質的合流或分流（如流向圖B）。 |
| 4、T型閥芯孔道可使三條正交的管道相互連通，起分流或合流作用；L型孔道連接相互正交的兩兩道，使另外一條孔道切斷，起改變 |
| 介質流向作用。 |
