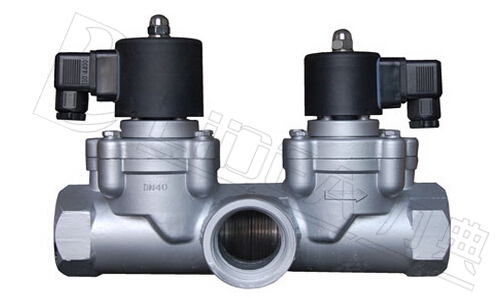

| LD62B系列 大口徑兩位三通電磁閥 |
 |
| 應用范圍 | 技術參數 | ||
| 適用于實驗設備、分析測量?jī)x器、流體換向、控控制氣缸、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統、環保設備、石化電力、機器制造、食品工業等自動化控制。 | 介質溫度：C3:-20℃～80℃ C4:-20℃～180℃ | ||
| 工作壓力：0.3～16bar，2.5MPA/4.0MPA/6.4MPA(特制型） | |||
| 運作方式：先導活塞式 | |||
| 工作型式：一進兩出、兩進一出、防爆型 | |||
| 閥體材質：黃銅、SS316 | |||
| 密封材質：NBR、VITON 、PTFE | |||
| 功能選項 | 電氣參數 | ||
| 代號 | 功能選項 | 功能說明 | 線圈參數：AC220V 110V 24V DC24V 12V |
| E | 防爆型 | 防爆等級ExdIIBT4 | 電壓公差：±10% |
| 231 | 一進兩出 | 通電：1流向2，斷電：1流向3 | 防護等級：IP54（普通線圈） IP65(防爆線圈) |
| 232 | 兩進一出 | 通電：2流向1，斷電：3流向1 | 額定功率： AC ?,DC ? |
|

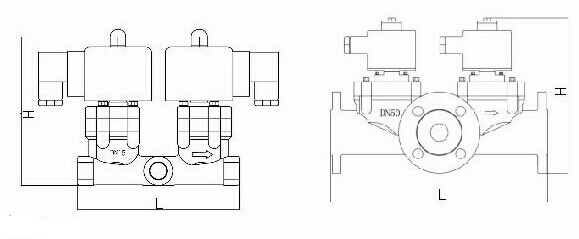

| 規格參數表(螺紋連接) | |||||||
| 型號 | 接口G | 通徑mm | Cv值 | L | H/防爆 | 工作壓力 | |
| LD6205B | 1/4 | 5 | 0.32 | 0.3～6 | 0.3～16 | ||
| LD6206B | 1/4 | 6 | 0.54 | 0.3～6 | 0.3～16 | ||
| LD6208B | 1/4 | 8 | 0.80 | 0.3～6 | 0.3～16 | ||
| LD6210B | 1/2 | 10 | 1.4 | 0.3～6 | 0.3～16 | ||
| LD6215B | 1/2 | 15 | 2.8 | 145 | 138/149 | 0.3～6 | 0.3～16 |
| LD6220B | 3/4 | 20 | 5.4 | 170 | 148/186 | 0.3～6 | 0.3～16 |
| LD6225B | 1 | 25 | 8.5 | 195 | 162/186 | 0.3～6 | 0.3～16 |
| LD6232B | 1 1/4 | 32 | 14 | 235 | 173/196 | 0.3～6 | 0.3～16 |
| LD6240B | 1 1/2 | 40 | 18 | 256 | 189/207 | 0.3～6 | 0.3～16 |
| LD6250B | 2 | 50 | 28 | 298 | 206/222 | 0.3～6 | 0.3～16 |
| 規格參數表(法蘭連接) | |||||||||
| 型號 | 通徑mm | Cv值 | L | H/防爆 | ΦD | ΦK | n-Φd | 工作壓力 | |
| LD6215B | 15 | 2.8 | 170 | 165/178 | 94 | 65 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6220B | 20 | 5.4 | 195 | 176/205 | 103 | 75 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6225B | 25 | 8.5 | 205 | 202/217 | 115 | 85 | 4-Φ14 | 0.3～6 | 0.3～16 |
| LD6232B | 32 | 14 | 248 | 223/238 | 135 | 100 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6240B | 40 | 18 | 266 | 232/253 | 145 | 110 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6250B | 50 | 28 | 306 | 253/265 | 160 | 125 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6265B | 5 | 40 | 388 | 298/323 | 180 | 145 | 4-Φ18 | 0.3～6 | 0.3～16 |
| LD6280B | 6 | 65 | 416 | 322/347 | 195 | 160 | 8-Φ18 | 0.3～6 | 0.3～16 |
| LD62100B | 8 | 100 | 514 | 358/383 | 215 | 180 | 8-Φ18 | 0.3～6 | 0.3～16 |
| 優化建議 |
| *流體中含有雜質，應在閥前安裝過濾網（濾網≥60目），而且流體應無凝固或結晶現象。 |
| *閥體標注方向必須與介質流向一致 |
| *提供特殊電壓的線圈其工作壓力可能變化，請務必先與我工廠咨詢。 |
