| 適用范圍 | 技術參數 | |||
|

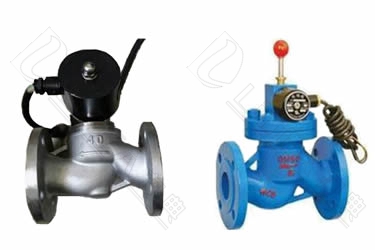

適用于天然氣，該產品屬于工業級手動復位開閥，交（直）流電脈沖驅動開關狀態，自保持的隔爆型防爆電磁閥，它是燃?xì)夤艿赖陌踩o急切斷裝置它是可以與燃?xì)庑孤﹫缶飨到y(tǒng)連接或消防及遠程自動手動緊急切斷氣源確保用氣安全，當發生燃?xì)庑孤﹫缶鲌缶o電磁閥通電時，閥門會自動關閉，開閥需人工手動開啟滿足安全管理規范，符合燃?xì)馐鹿侍幚硪蟆?/span> |
介質溫度：-40°+60°，使用環境溫度：-20°|60° | |||
| 工作壓力：PN16適用法蘭，最大工作壓力0.1MPA,0.4MPA | ||||
| 運作方式：先導式 | ||||
| 工作型式：常開型 | ||||
| 功能選項 | 閥體材質：鑄鋼、不銹鋼 | |||
| 代號 | 功能選項 | 功能說明 | 密封材質：NBR氟橡膠 | |
| B | 常閉型 | 通電閥開，斷電閥關 |
|
|
|
|
常開型 | 平常工作閥門開啟，線圈處于斷電 | 電氣參數 | |
| E | 防爆型 | 防爆等級：ExdII BT4 | 線圈參數：AC220V 380V 110V 24V DC24V 12V | |
| S | 手動 | 只能手動開啟，手動復位 | 線圈參數：普通線圈IP54 ，防爆線圈IP65 | |
| F | 法蘭 | 50-200MM | 額定功 率 | AC DN≤25mm 45VA,DN≥32mm,70VA |
|
|
螺紋 | 25-50MM | DC DN≤25mm 40W ,DN≥32mm,65W | |
|
|
關閉時間 |
≤1秒 |
電器公差：±10% | |

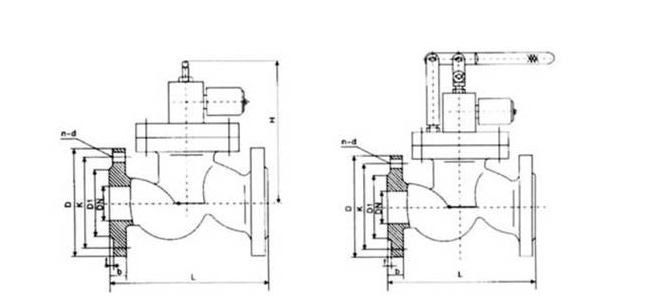

| 規格參數表(螺紋連接) | ||||||
| 型號 |
通徑mm |
KV值 | L | H | D | N-DΦ |
| LD8115 | 15 | 2.8 | 90 | 182 | 95 | 4-Φ12 |
| LD8120 | 20 | 5.4 | 115 | 185 | 105 | 4-Φ14 |
| LD8125 | 25 | 8.5 | 125 | 188 | 115 | 4-Φ14 |
| LD8132 | 32 | 14 | 140 | 198 | 135 | 4-Φ18 |
| LD8140 | 40 | 18 | 165 | 205 | 145 | 4-Φ18 |
| LD8150 | 50 | 28 | 195 | 250 | 158 | 4-Φ18 |
| LD8165 | 65 | 40 | 270 | 295 | 185 | 8-Φ18 |
| LD8180 | 80 | 65 | 320 | 305 | 200 | 8-Φ18 |
| LD81100 | 100 | 100 | 400 | 403 | 220 | 8-Φ18 |
| LD81125 | 125 | 150 | 400 | 446 | 250 | 8-Φ18 |
| LD81150 |
150 |
250 | 480 | 465 | 285 | 12-Φ22 |
| LD81200 | 200 | 420 | 520 | 485 | 345 | 12-Φ22 |
燃?xì)饩o急切斷閥保養
1、 建議使用單位指派專人負責使用保養。
2、 電磁閥安裝后，需通入介質試動作數次，確認正常后方可投入正式使用。
3、 電源電壓應滿足額定電壓的+10%～-15%范圍。如果超過請在訂貨時注明選用特種線圈。線圈組件平時不宜拆開。
4、 應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
5、 電磁閥較長時間不用時，應關閉閥前手動截止閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入運行。
燃?xì)饩o急切斷閥訂貨須知
1、 訂貨時請注明電磁閥的型號、公稱通徑、工作壓力、連接方式、介質種類、介質溫度、介質粘度、電源電壓，以及所需數量和交貨期。
2、 用戶訂貨時未注明電源種類，一般均以交流220V發貨，若用戶使用環境中電壓不穩，電壓過高過低請訂特種線圈。
3、 閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品時，請選用防爆型電磁閥。
4、 歡迎各用戶來人來電來函訂購本公司產品，本公司可代辦托運等發貨手續。
