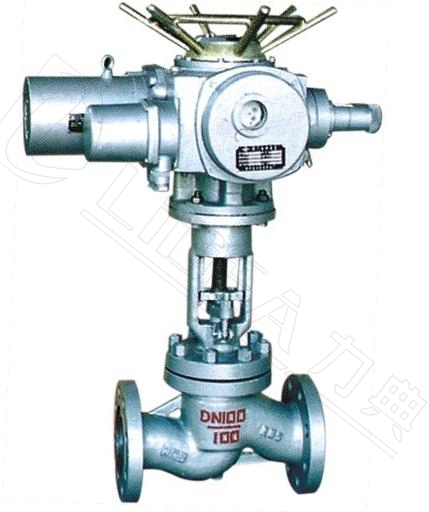

LDJ系列 電動法蘭截止閥



閥體說明 技術參數
公稱通徑  25-1000mm 電壓電壓  AC220V、AC380V（其它特制
公稱壓力  PN10 PN16 PN25 PN40 PN64 PN100 環境溫度  -30℃～+70℃
連接方式  法蘭連接 防護等級  IP67
閥體材質  WCB SS304 SS316 SS316L
碟板材質  WCB SS304 SS316 SS316L 功能選項
密封材料  PTFE PTL PPL FH 硬質合金 哈氏合金 防 爆 型  防爆等級：dIIBT5
工作溫度 C3：-30℃～150℃ 信號反饋  X1機械無源信號，X2有源信號
C5：-30℃～220℃ 手動功能  手動功能 電動執行器帶有手動開閥、關閥功能
C6：-30℃～250℃ 開關型   通電開到位，通電關到位。
C8：-40℃～400℃ 調節型   調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能
C9：-40℃～450℃ 適用介質  強酸、強堿、氣體或液體
標準規范 備注    電動參數請另參考選配的電動執行器資料
法蘭標準  GB/12221             ANSI  B16.10
檢測與試驗 GB/T9092             API  598 設計標準  GB/T12234-1989         ANSI  B16.34

零件結構材質表
  材質
序號 零件名稱 C P R
1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 墊片 柔性石墨+不銹鋼 PTFE PTFE
3 螺栓 35 304 304
4 閥瓣 WCB+對焊304或stelite、PTFE ZG1Cr18Ni9Ti/PTFE ZG1Cr18Ni12Mo2Ti/PTFE
5 對開環 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 閥瓣蓋 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 螺帽 35 304 304
9 吊環螺栓 35 304 304
10 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
11 螺栓 35 304 304
12 墊片 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 填料 柔性石墨 PTFE PTFE
14 填料壓板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
15 螺帽 35 304 304



主要外形及連接法蘭尺寸J941H(W、F、Y)-25C/P/R
型號 DN L ～H D D1 D2 C f N Φd 電器接口
LDJ15 15 130 291 95 65 46 14 2 4 14 1/2''
LDJ20 20 150 300 105 75 56 16 2 4 14
LDJ25 25 160 353 115 85 65 16 2 4 14
LDJ32 32 180 390 140 100 76 18 2 4 18
LDJ40 40 200 518 150 110 84 18 3 4 18
LDJ50 50 230 555 165 125 99 20 3 4 18
LDJ65 65 290 630 185 145 118 22 3 8 18
LDJ80 80 310 683 200 160 132 24 3 8 18
LDJ100 100 350 745 235 190 156 24 3 8 22 1/2''
LDJ125 125 400 855 270 220 184 26 3 8 26
LDJ150 150 480 870 300 250 211 28 3 8 26
LDJ200 200 600 954 360 310 274 30 3 12 26
LDJ250 250 730 1065 425 370 330 32 3 12 30
LDJ300 300 850 1185 485 430 389 34 4 16 30


主要外形及連接法蘭尺寸J941H(W、F、Y)-16C/P/R
型號 DN L ～H D D1 D2 C f N Φd 電器接口
LDJ15 15 130 291 95 65 46 14 2 4 14 1/2''
LDJ20 20 150 300 105 75 56 16 2 4 14
LDJ25 25 160 353 115 85 65 16 2 4 14
LDJ32 32 180 390 140 100 76 18 2 4 18
LDJ40 40 200 518 150 110 84 18 3 4 18
LDJ50 50 230 555 165 125 99 20 3 4 18
LDJ65 65 290 630 185 145 118 20 3 4 18
LDJ80 80 310 683 200 160 132 20 3 8 18
LDJ100 100 350 745 220 180 156 22 3 8 18 1/2''
LDJ125 125 400 855 250 210 184 22 3 8 18
LDJ150 150 480 870 285 240 211 24 3 8 22
LDJ200 200 600 954 340 295 266 24 3 12 22
LDJ250 250 730 1065 405 355 319 26 3 12 26
LDJ300 300 850 1185 460 410 370 28 4 12 26
主要外形及連接法蘭尺寸J941H(W、F、Y)-40C/P/R
型號 DN L ～H D D1 D2 C f N Φd X 電器接口
LDJ15 15 130 305 95 65 46 14 2 4 14 4 1/2''
LDJ20 20 150 316 105 75 56 16 2 4 14 4
LDJ25 25 160 373 115 85 65 16 2 4 14 4
LDJ32 32 180 416 140 100 76 18 2 4 18 4
LDJ40 40 200 530 150 110 84 18 3 4 18 4
LDJ50 50 230 575 165 125 99 20 3 4 18 4
LDJ65 65 290 656 185 145 118 22 3 8 18 4
LDJ80 80 310 713 200 160 132 24 3 8 18 4
LDJ100 100 350 775 235 190 156 24 3 8 22 4.5 1/2''
LDJ125 125 400 892 270 220 184 26 3 8 26 4.5
LDJ150 150 480 940 300 250 211 28 3 8 26 4.5
LDJ200 200 600 1054 375 320 284 34 3 12 30 4.5
LDJ250 250 730 1115 450 385 345 38 3 12 33 4.5
LDJ300 300 850 1235 515 450 409 42 4 16 33 4.5
備注：
球閥結構長度及連接法蘭尺寸根據JB/T79標準或用戶要求設計制作。
執行器型號***/***分別。
根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
以上執行器配置及數據均采用軟密封（F）閥門，硬密封閥門的配置及數據請咨詢本公司。
